Елементи Elite DW 25 / Primo DW 25

Технически параметри

Елемент	Параметър	Стойност

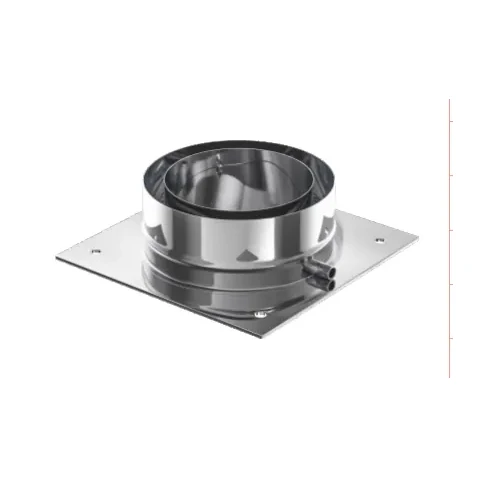

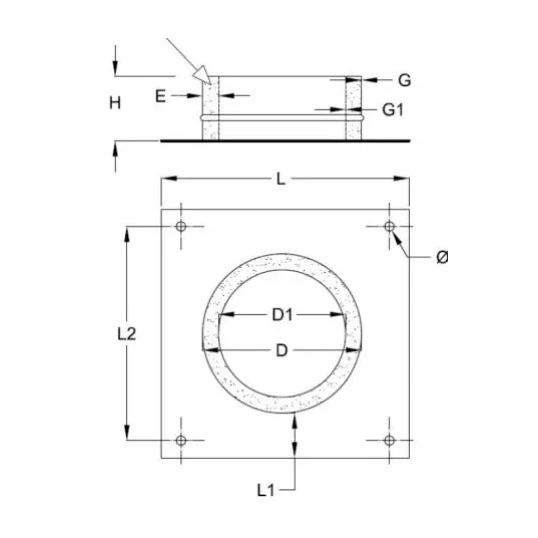

Подова основа със събирател за кондензат	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Основна плоча	D1 + 130mm (130-930mm)
	L1	40 mm
	L2	85 mm
	H	100 mm
	E – Изолация	25 mm

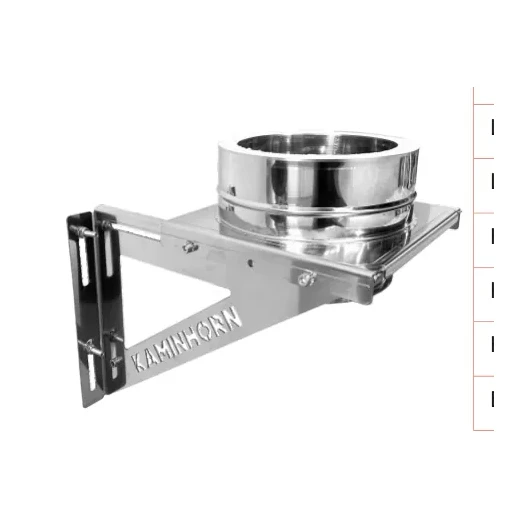

Стенна основа със събирател за кондензат	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Основна плоча	D1 + 130mm (210-930mm)
	L1	D1 + 190mm (270-990mm)
	H	100 mm
	H1 / H2	150 mm / 100 mm
	H3	D1 +210 mm (210-1010mm)
	E – Изолация	25 mm

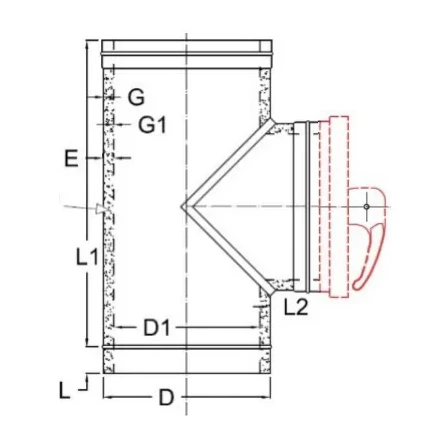

Т-елемент за почистване – 0.5M – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	L1 – Монтажна дължина	435 mm
	L2 – Отклонение 90°	80 – 140 mm
	E	25 mm

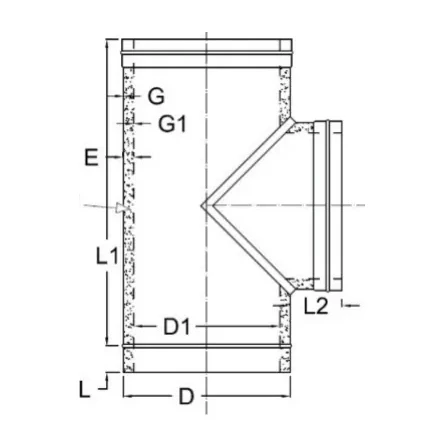

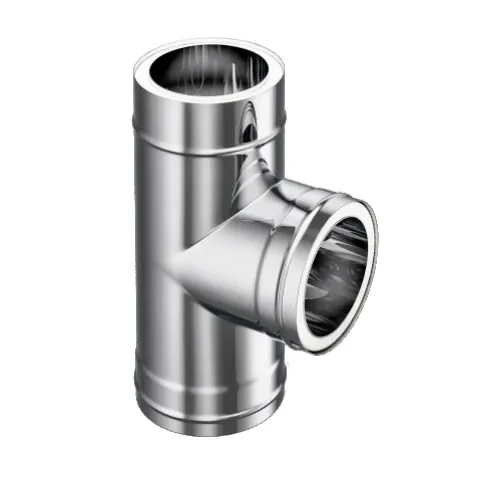

Т-елемент 90° – 0.5MM – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	L1 – Монтажна дължина	435 mm
	L2 – Отклонение 90°	80 – 140 mm
	E	25 mm

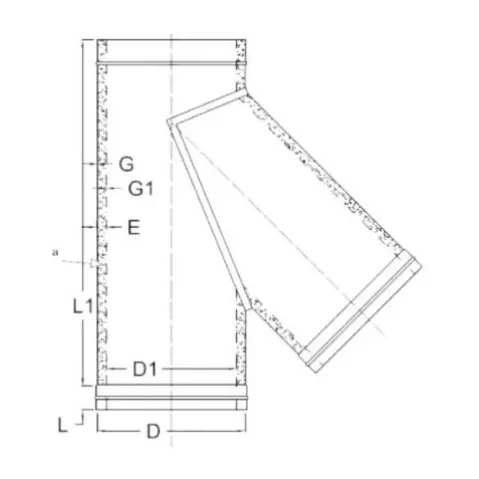

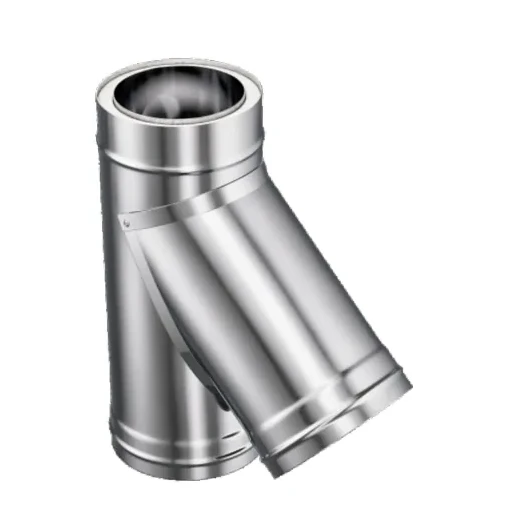

Т-елемент 45° – 0.5MM – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	L1 – Монтажна дължина	435 mm
	L2 – Отклонение 45°	_____ mm
	E	25 mm

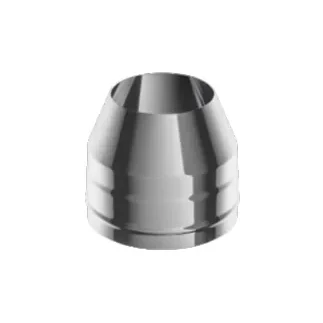

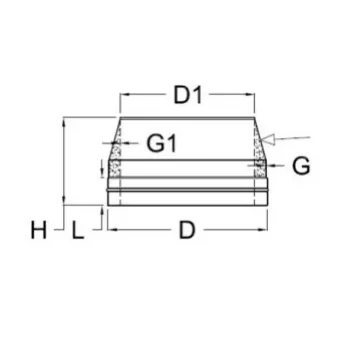

Коминна шапка – краен елемент – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	H – Обща височина	195 mm

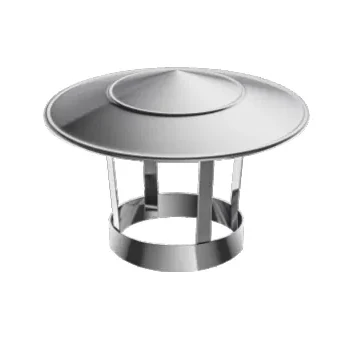

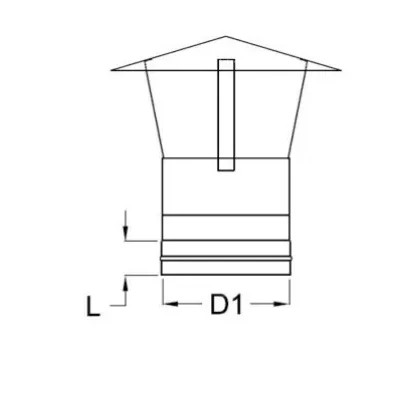

Шапка против дъжд – краен елемент – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm

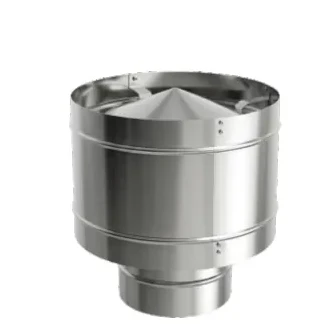

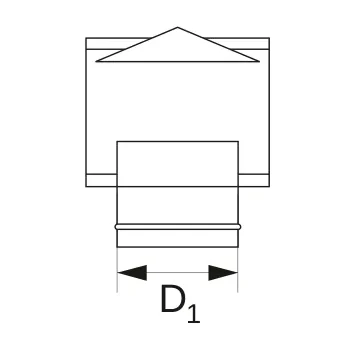

Шапка против дъжд/вятър – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
Шапка против дъжд/вятър – DW	D – Външен диаметър	D1 + 50mm (130-850mm)

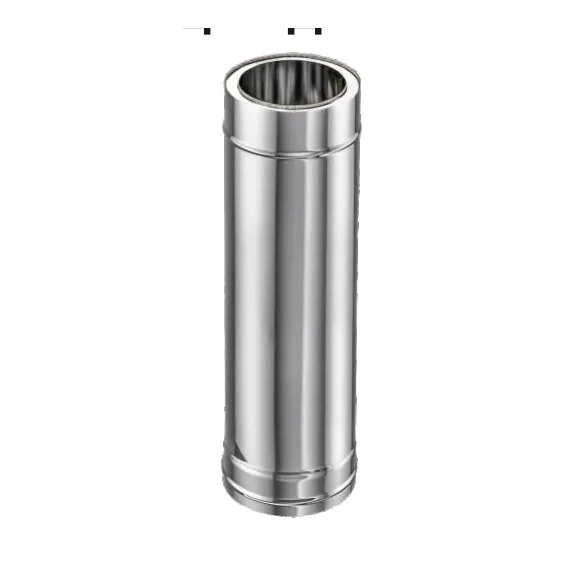

Секция димоходна тръба – 1.0M – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L1 – Дължина на връзката	65 mm
	L – Монтажна дължина	935 mm
	E	25 mm

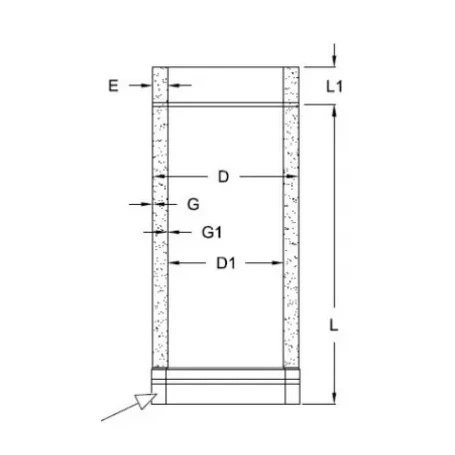

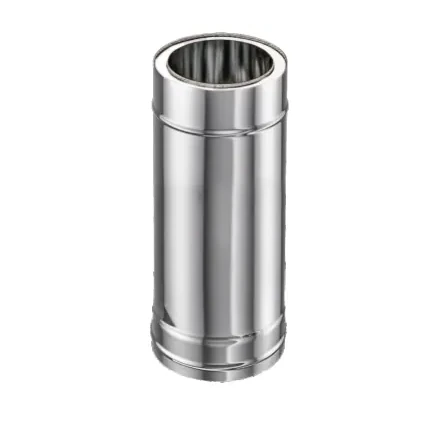

Секция димоходна тръба – 0.5M – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L1 – Дължина на връзката	65 mm
	L – Монтажна дължина	435 mm
	E	25 mm

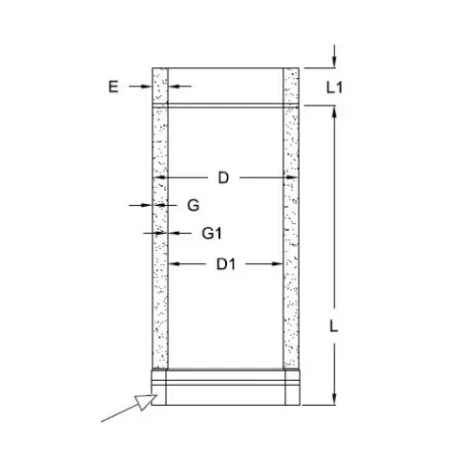

Секция димоходна тръба – 0.25M – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L1 – Дължина на връзката	65 mm
	L – Монтажна дължина	185 mm
	E	25 mm
Междинна свързваща скоба (за сегмент)	D1 – Номинален диаметър	80-400mm / 450-800mm
Междинна свързваща скоба (за сегмент)	D – Диаметър на скобата	D1 + 50mm (130-850mm)
Междинна свързваща скоба (с точки за закрепване)	D1 – Номинален диаметър	80-400mm / 450-800mm
Междинна свързваща скоба (с точки за закрепване)	D – Диаметър на скобата	D1 + 50mm (130-850mm)

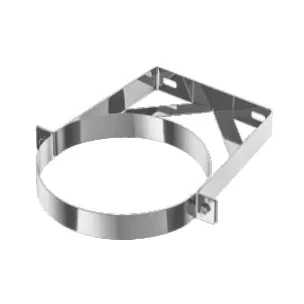

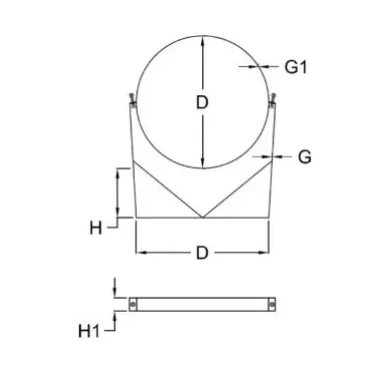

Стенна скоба – фиксирана / регулируема	D1 – Номинален диаметър	80-400mm / 450-800mm
	D – Диаметър на скобата	D1 + 50mm (130-850mm)
	H	150 mm

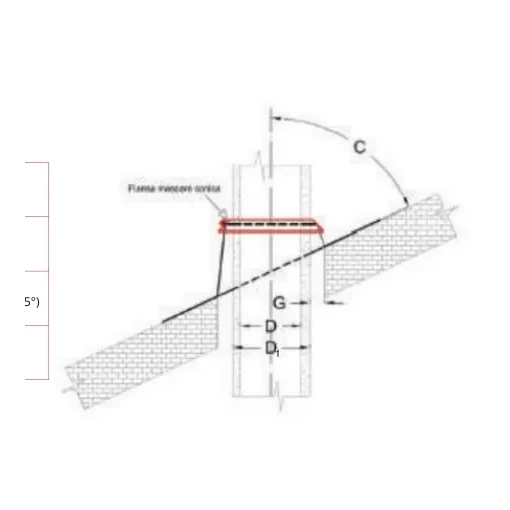

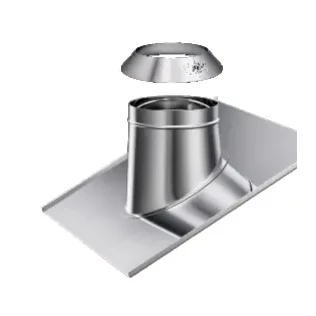

Регулируема покривна обшивка за комин	D1 – Номинален диаметър	80-400mm / 450-800mm
	D – Диаметър на скобата	D1 + 50mm (130-850mm)
	C°	10° (±5°) / 20° (±5°) / 30° (±5°) / 40° (±5°)
	G	95-110 mm

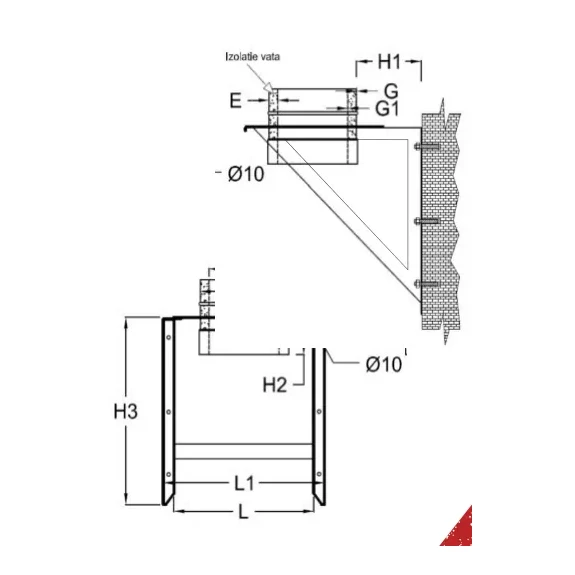

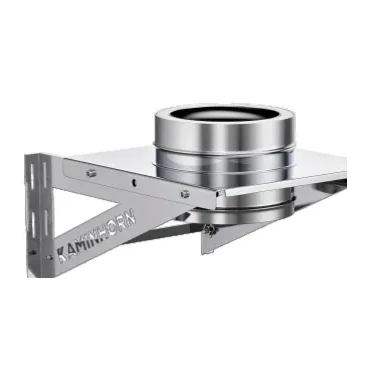

Стенна междинна опора	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Основна плоча	D1 + 130mm (210-930mm)
	L1	D1 + 190mm (270-990mm)
	H	100 mm
	H1 / H2	150 mm / 100 mm
	H3	D1 +210 mm (210-1010mm)
	E – Изолация	25 mm

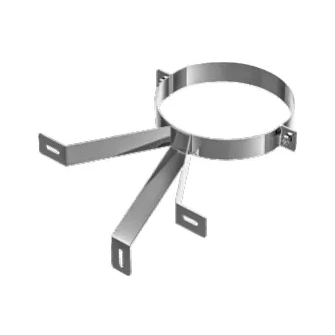

Конзола/стенна скоба – фиксирана	D1 – Номинален диаметър	80-400mm / 450-800mm
Конзола/стенна скоба – фиксирана	D – Диаметър на скобата	D1 + 50mm (130-850mm)

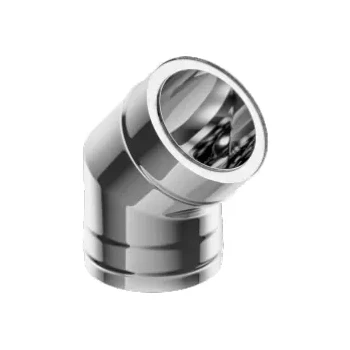

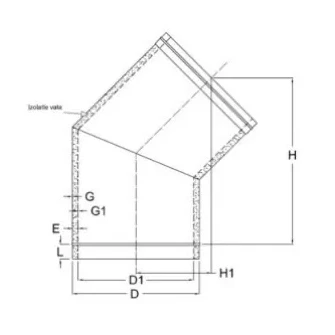

Коляно 45° – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	E	25 mm

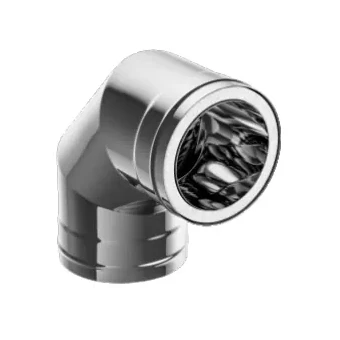

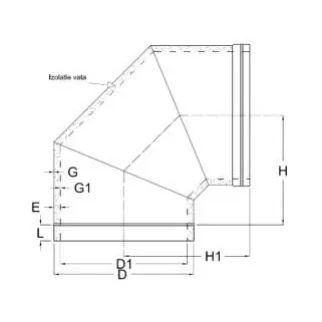

Коляно 90° – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	E	25 mm

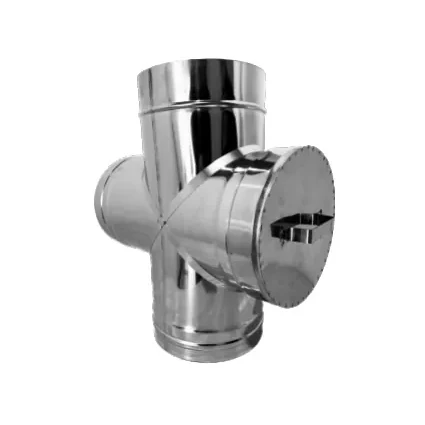

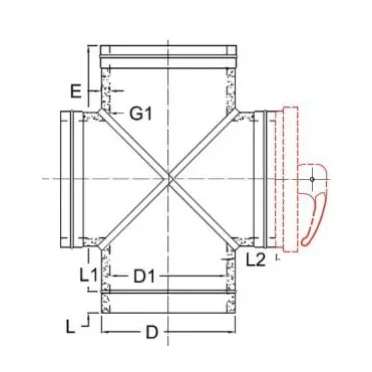

Kombi-T елемент за почистване – 0.5M – DW	D1 – Диаметър на димохода	80-400mm / 450-800mm
	D – Външен диаметър	D1 + 50mm (130-850mm)
	L – Дължина на връзката	65 mm
	L1 – Монтажна дължина	435 mm
	L2 – Отклонение 90°	80 – 140 mm
	E	25 mm
Конична стенна розетка – 0.5M – DW	D1 – Номинален диаметър	80-400mm / 450-800mm
	D – Външен диаметър на димохода	D1 + 50mm (130-850mm)
	D2 – Външен диаметър	—

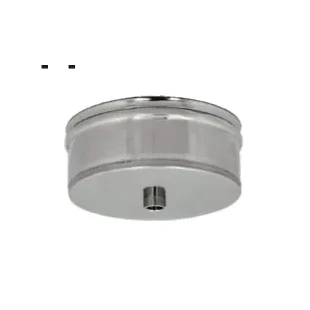

Саждоуловител DW	D1 – Номинален диаметър	80-400mm / 450-800mm
Саждоуловител DW	D – Външен диаметър на димохода	D1 + 50mm (130-850mm)

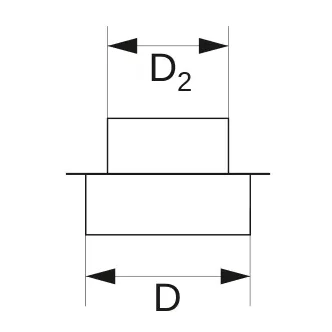

Преходник за димоходна тръба SW-SW	D1 – Номинален диаметър	80-400mm / 450-800mm
	D – Външен диаметър на димохода	D1 + 50mm (130-850mm)
	D2 – Нов присъед. диаметър	D1 ± 100mm

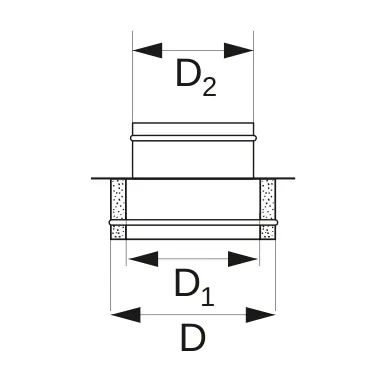

Преходник за димоходна тръба DW-SW	D1 – Номинален диаметър	80-400mm / 450-800mm
	D – Външен диаметър на димохода	D1 + 50mm (130-850mm)
	D2 – Нов присъед. диаметър	D1 ± 100mm
